スプールとは、油圧・空圧バルブの内部でスリーブ（筒）の中を軸方向にスライドし、油や空気の流路を切り替える弁体（円柱状の軸部品）のことです。糸巻き（spool）に似た形状で、太い「ランド」と細い「軸」が交互に並び、ランドの位置で流体の方向と流量を制御します。
油圧ショベルのコントロールバルブや工場の電磁弁（ソレノイドバルブ）の心臓部であり、性能はランド外径のミクロン単位の寸法精度と摺動面の仕上げで決まります。
油圧ショベルや空圧の電磁弁に欠かせない「スプール」は、流体の通り道を切り替え、流量や方向を制御するバルブの心臓部です。一見シンプルな丸棒状の部品ですが、その性能はミクロン単位の寸法精度と摺動面の仕上げで決まります。本記事では、スプールとは何かという基礎から、構造・種類・使われる場所、そして精密旋盤加工で作るうえでの難所と勘所までを、新潟県長岡市で旋盤加工を手がける石高精工がわかりやすく解説します。
スプールとは？

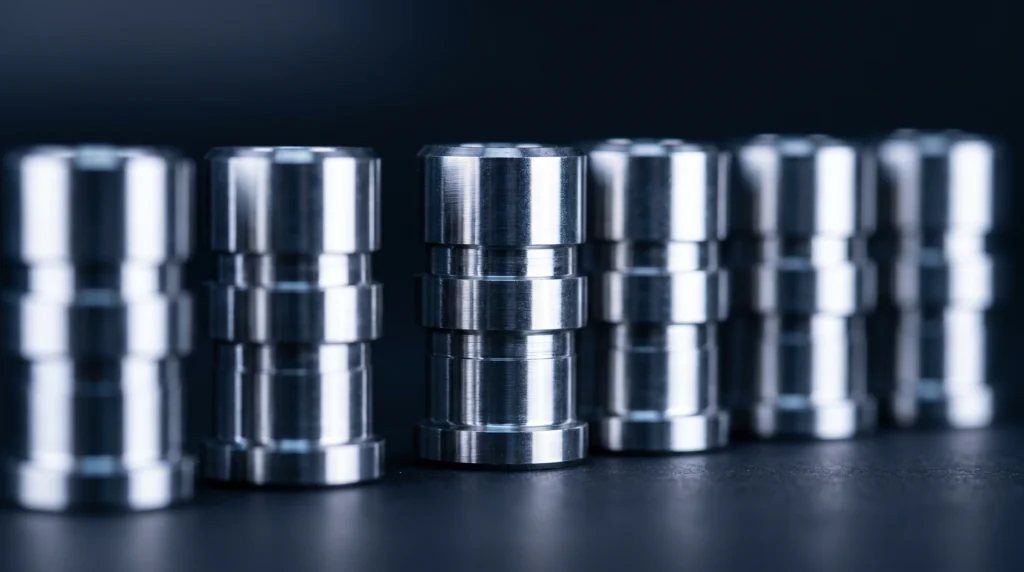

スプール（spool）とは、糸巻きのような形をした弁体で、円柱状の軸に「ランド」と呼ばれる円盤状の太い部分が複数ついた形状をしています。スリーブ（筒）の内側をこのスプールが軸方向にスライドすることで、油や空気の流路を開いたり塞いだりし、流体の「方向」と「流量」をコントロールします。
ランドとスリーブの間にはごくわずかな隙間（クリアランス）しかなく、この隙間の精度がバルブの応答性や内部リークの少なさを左右します。スプールは完全なON/OFFだけでなく、動かす量に応じて流量を連続的に調整できるのが特長で、その精密な制御性ゆえに高い加工精度が求められます。
スプールが使われる場所と種類
スプールは、私たちの身の回りや産業の現場で幅広く使われています。

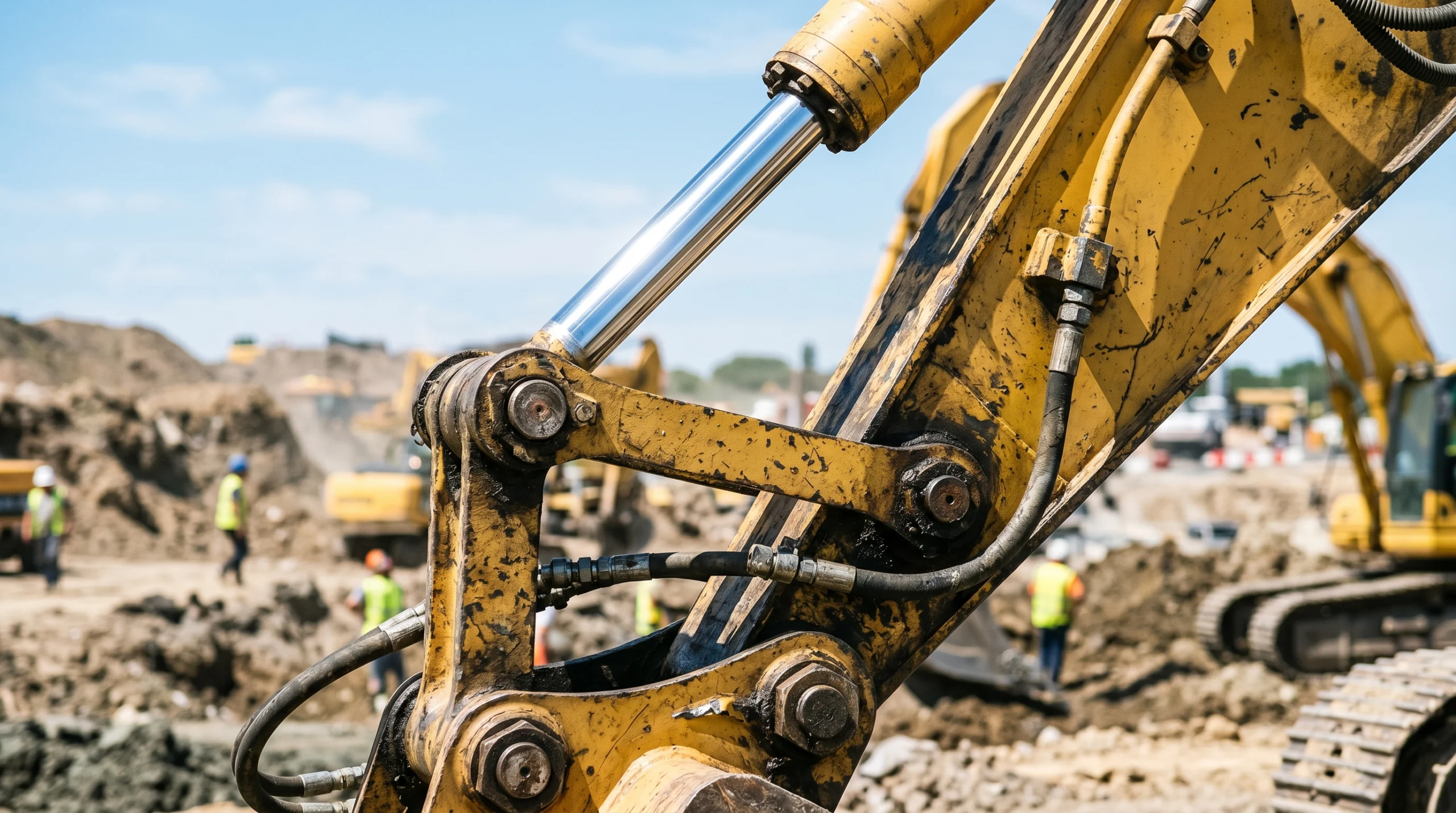

- 建設機械の油圧システム：ショベルカーやブルドーザーのアームやバケットを動かす方向制御弁（コントロールバルブ）。
- 製造ラインの空圧システム：エアシリンダを駆動する電磁弁（ソレノイドバルブ）。
- 自動車・産業機械：自動変速機やブレーキ、各種油圧ユニットの制御。
機能の面では、流れる方向を切り替える方向制御弁と、流れる量を絞る流量制御弁に大きく分かれます。いずれもスプールの「ランドの位置・幅」と「切り欠き（ノッチ）の形状」で特性が決まるため、図面どおりに正確に削り出すことが品質に直結します。
スプールの構造
スプールは主に次の要素で構成されます。
- 軸（シャフト）：スプール全体の本体となる細長い丸棒部分。
- ランド：流路を塞ぐ太い円盤状の部分。スリーブ内径と精密にはめ合う。
- ノッチ（切り欠き）：流量を細かく調整するためにランドの縁に設ける溝や面取り。
- 摺動面：スリーブと接して滑る外周面。表面粗さと真円度が性能を左右する。
とくにランド外周とスリーブ内径の「はめあい」は、一般に数µm〜十数µm程度の極めて小さなクリアランスで管理されることが多く、ここがスプール加工の最大のポイントになります（数値は用途・メーカー仕様により異なります）。
スプールとポペットの違い
バルブの弁体には、スプールのほかに「ポペット」があります。どちらも流路を開閉する部品ですが、動き方と得意分野が異なります。
| 項目 | スプール | ポペット |
|---|---|---|
| 動き方 | スリーブ内を軸方向に滑って流路を切り替える | 弁座（シート）に対して押し当てて／離して開閉する |
| 得意な制御 | 方向の切替・流量の連続調整（方向制御弁・流量制御弁） | 確実な遮断・逆流防止（チェックバルブ・リリーフ弁） |
| 内部リーク | クリアランス分のわずかな漏れがある | シートで密着するためほぼゼロ |
| 加工の要点 | ランド外径の公差・真円度・円筒度と摺動面の粗さ | シート面の角度・面粗さと気密性 |
石高精工ではスプールに加え、ポペットタイプのチェックバルブやバルブボディの旋盤加工も手がけています。バルブ部品全般の加工の勘所は油圧・空圧バルブ部品の精密旋盤加工で詳しく解説しています。

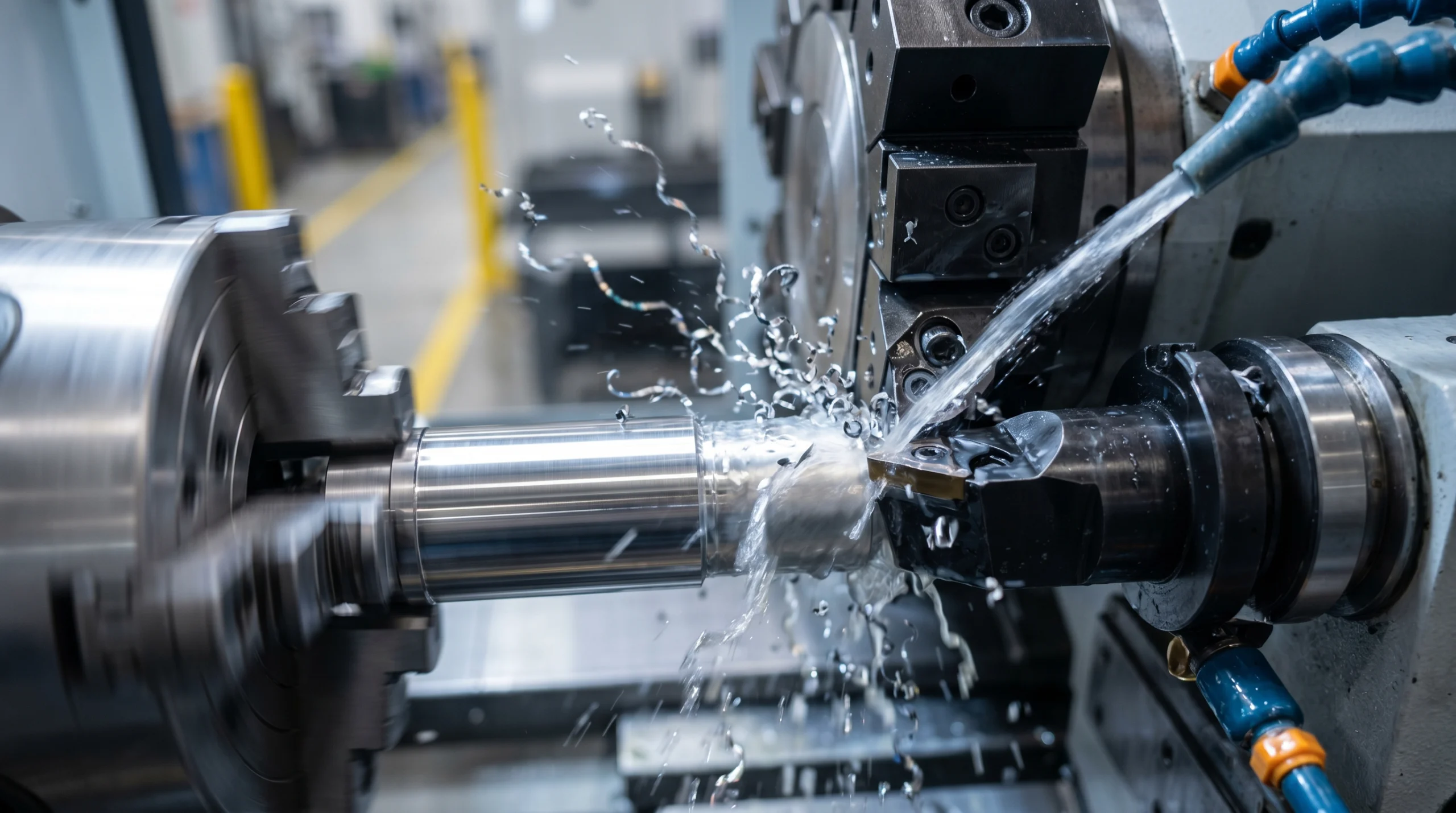

スプール加工が難しい理由と加工の勘所
スプールは形状こそシンプルですが、精密旋盤加工の観点では難所が多い部品です。石高精工では次の点に留意して加工しています。
1. 細長比による「たわみ・振れ」
スプールは直径に対して長さのある細長い形状（細長比が大きい）になりがちで、加工中に切削抵抗でわずかにたわみ、寸法のばらつきや振れの原因になります。芯押しや振れ止めの活用、切削条件の最適化で、長手方向の寸法を安定させます。
2. 摺動面の寸法公差・真円度・円筒度
スリーブとのクリアランスを一定に保つには、ランド外径の寸法公差だけでなく、真円度・円筒度といった形状精度も重要です。1本の中で複数のランド径を同軸で揃える必要があり、段取りと測定の作り込みが品質を決めます。
3. 表面粗さ（仕上げ）
摺動面の表面粗さが粗いと、スリーブとの摩耗やリーク、動作の引っかかりにつながります。用途に応じた仕上げ面（鏡面に近い仕上げが求められる場合もあります）を、工具・送り・周速の選定で作り込みます。
4. 材質ごとの特性と表面処理
耐摩耗性や耐食性の要求に応じて材質を選び、必要に応じて熱処理・表面処理（硬質クロムめっき等）を前提とした寸法の作り込みを行います。めっき厚みを見込んだ加工代の管理も重要です。
5. 量産時の寸法安定
1個の試作で精度を出すだけでなく、数百〜数千個の量産でも公差内を維持し続けることが求められます。工具摩耗を見込んだ管理と全数・抜き取り検査で、ロット全体の品質を担保します。

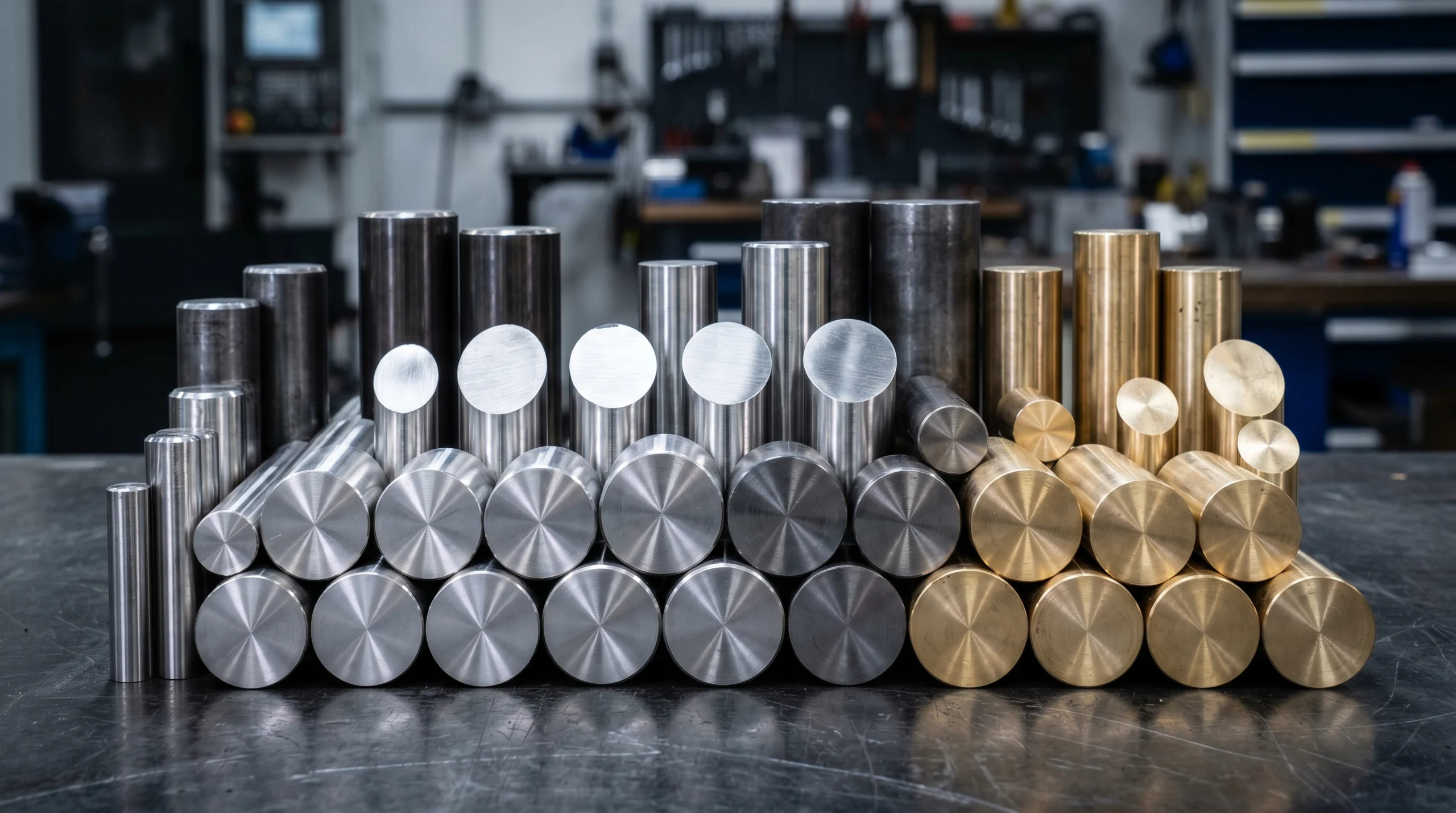

スプールに使われる主な材質
- S45C（機械構造用炭素鋼）：強度とコストのバランスが良く、油圧スプールで広く使われる。表面処理との組み合わせも多い。
- SUS304 / SUS440C（ステンレス）：耐食性が必要な用途。SUS440Cは焼入れで硬度を確保でき摺動部に適する。
- 快削鋼（SUM）・真鍮：小径・量産で削りやすさを重視する部品に。
材質の選定は、使用環境（油・水・空気）、圧力、摺動回数、コストによって変わります。図面段階でのご相談も承っています。
石高精工のスプール加工対応力
石高精工は、NC複合旋盤を中心に小径・精密部品の旋盤加工を得意とし、油圧・空圧バルブ部品（スプール、チェックバルブ、バルブボディ等）の加工実績を多数持っています。試作1個から量産まで、材質選定のご相談から検査まで一貫して対応します。
- 油圧機器スプール｜S45C・Φ15×40・1000個量産事例
- 油圧チェックバルブ｜S45C・Φ18×70の精密旋盤加工事例
- 鉄電磁弁ボディ製作｜ローダー付きNC旋盤加工で短納期量産
- アルミ電磁弁ボディ｜小型機器・省エネ装置用の軽量部品加工
- 切削加工の加工実績一覧を見る
- SUS304の旋盤加工について
よくある質問（FAQ）
Q. スプールはどんな材質で作れますか？
A. S45CやSUS304・SUS440C、快削鋼、真鍮など幅広い材質に対応します。用途（油圧・空圧）や耐食性のご要望に合わせてご提案します。
Q. 最小ロットはどのくらいから依頼できますか？
A. 試作1個から量産まで対応しています。小ロット・試作のご相談もお気軽にお問い合わせください。
Q. 図面がなくても相談できますか？
A. 現品やポンチ絵からのご相談も可能です。まずは形状・材質・数量をお知らせください。
Q. スプールとポペットはどちらを選べばよいですか？
A. 流れの方向切替や流量の連続調整が目的ならスプール、逆流防止や確実な遮断が目的ならポペットが一般的です。用途・圧力・許容リークにより異なるため、図面段階でのご相談を承っています。
Q. どのくらいの寸法公差まで対応できますか？
A. 製品の用途・形状により異なりますが、摺動部に求められる精密公差にも対応します。具体的な公差は図面を拝見してご回答します。
まとめ
スプールは、油圧・空圧バルブの流れを制御する心臓部であり、その性能はミクロン単位の寸法・形状精度と摺動面の仕上げで決まります。形状はシンプルでも、細長比によるたわみ、はめあいクリアランス、表面粗さ、量産時の寸法安定など、精密旋盤加工ならではの勘所が数多くあります。
石高精工では、図面段階での材質・公差のご相談から試作・量産・検査まで一貫してご対応します。スプールをはじめとする油圧・空圧バルブ部品の加工は、ぜひ一度ご相談ください。
