電磁弁（ソレノイドバルブ）やチェックバルブ（逆止弁）など、油圧・空圧機器のバルブ部品は、流体の流れを正確に制御する「要」となる部品です。シンプルに見えても、気密性を保つシート面の精度や、内部流路・はめあいの寸法精度が、バルブの性能と寿命を大きく左右します。本記事では、油圧・空圧バルブ部品の種類と構造から、精密旋盤加工で作るうえでの難所と勘所までを、新潟県長岡市で旋盤加工を手がける石高精工がわかりやすく解説します。スプールそのものの解説は スプールとは？構造・種類と精密旋盤加工の勘所 も併せてご覧ください。
油圧・空圧バルブ部品とは？
バルブ部品とは、油（油圧）や空気（空圧）の流れを「方向」「流量」「圧力」の面で制御するために使われる部品の総称です。代表的なバルブには次のような種類があります。

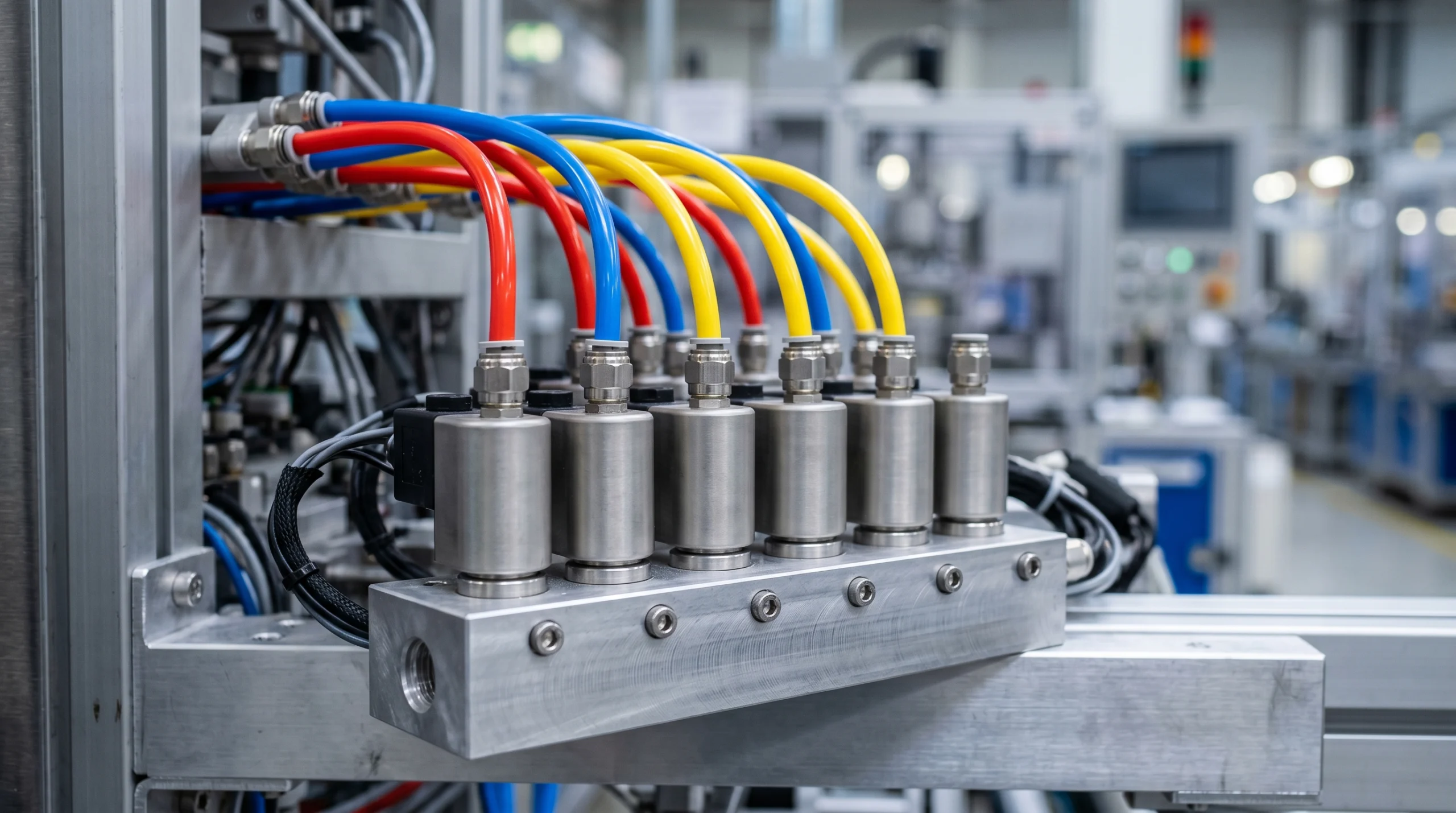

- 方向制御弁（電磁弁・ソレノイドバルブ）：電気信号で流路を切り替える。空圧の自動化ラインで多用。
- チェックバルブ（逆止弁）：流体を一方向にだけ流し、逆流を防ぐ。
- 流量制御弁・圧力制御弁：流れる量や圧力を調整する。
これらは、バルブボディ（本体）、内部を動くスプールやポペット、密閉を担うシート部といった精密部品の組み合わせで成り立っています。石高精工では、これらの部品を旋盤加工・複合加工で製作しています。

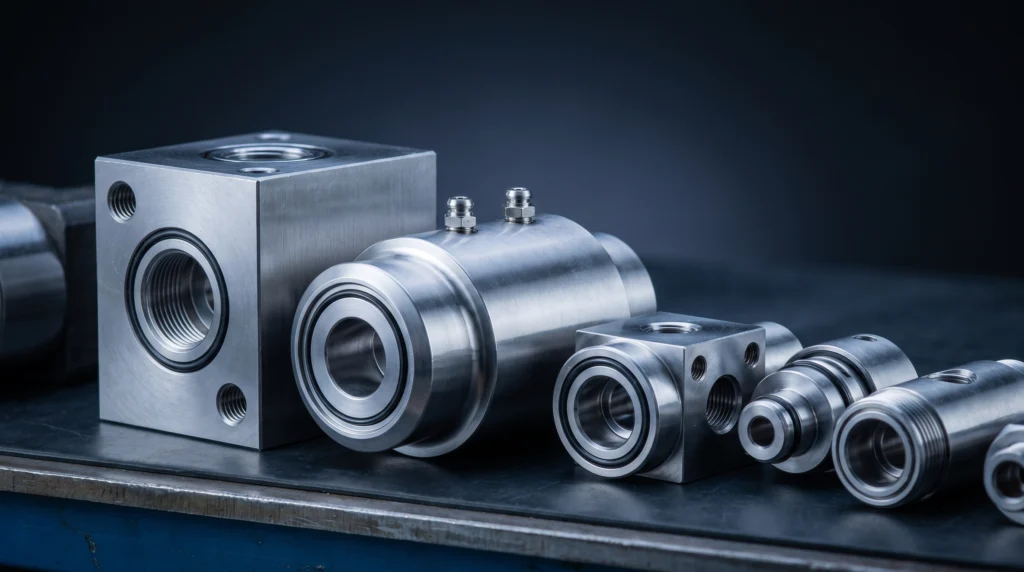

主なバルブ部品と加工対象
- バルブボディ：流路・ポート（穴）・ねじ部を備えた本体。横穴（クロスホール）と内径の交差部の処理が品質の鍵。
- スプール：ボディ内を摺動して流路を切り替える弁体。
- ポペット／シート：当たり面で密閉する部品。気密性のための面精度が重要。
- ニードル・プランジャ等：流量調整や駆動を担う細物部品。
バルブ部品の加工が難しい理由と加工の勘所
バルブ部品は「漏れない」「正確に動く」ことが絶対条件で、精密旋盤加工の観点では難所が多い部品群です。石高精工では次の点に留意して加工しています。
1. シート面・当たり面の気密性
チェックバルブやポペットの当たり面は、わずかな傷や面の粗さが漏れ（リーク）に直結します。真円度・面精度を高めた仕上げで、密閉性を確保します。
2. はめあい部の寸法公差
スプールとボディ内径のクリアランスは、一般に数µm〜十数µm単位で管理されることが多く、ここが動作精度と内部リークを左右します（数値は用途・仕様により異なります）。

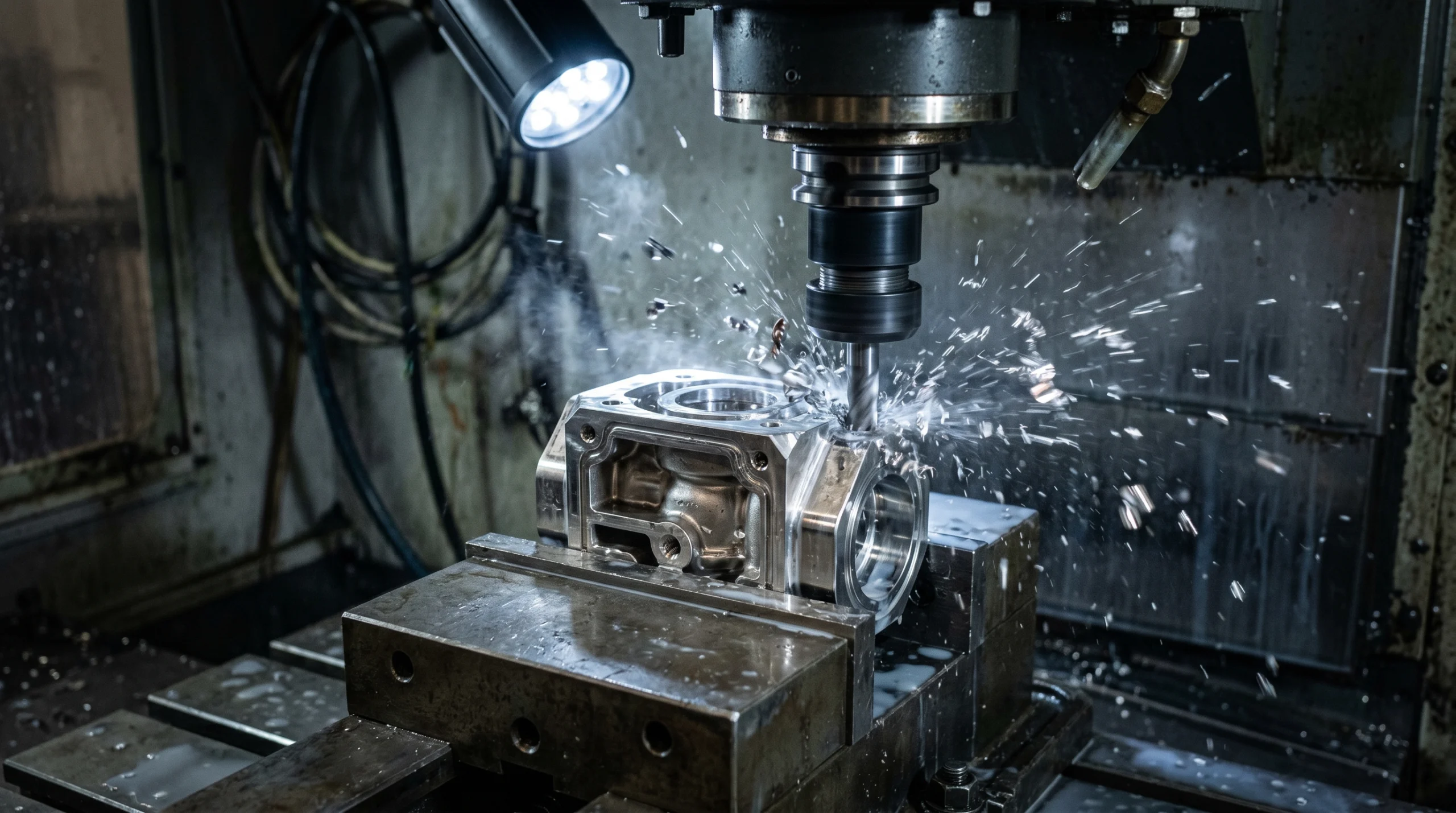

3. 横穴（クロスホール）とバリ
バルブボディは内径と横穴が交差する形状が多く、交差部に出るバリが流体の流れや動作不良の原因になります。バリ取り・面取りまで含めた加工設計が重要です。
4. 内部流路と同軸度
複数の穴・段が同軸で正確に揃っていないと、組み付け後の動作不良につながります。段取りと測定の作り込みで形状精度を担保します。
5. 材質ごとの特性と量産安定
耐食性・耐摩耗性の要求に応じて材質を選び、必要に応じて表面処理を前提に加工代を管理します。試作で精度を出すだけでなく、量産でも公差内を維持し続けることが求められます。

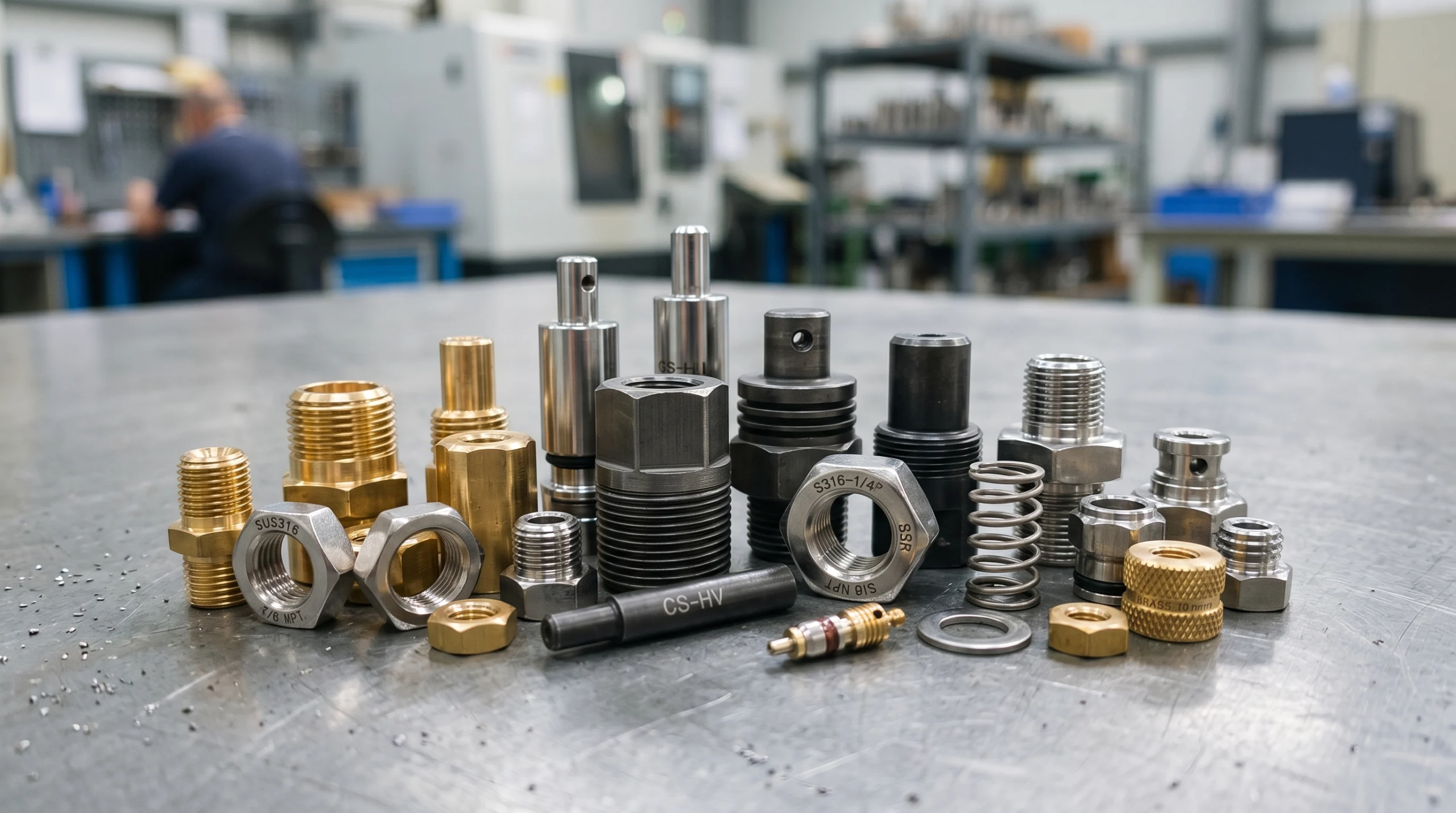

バルブ部品に使われる主な材質
- S45C（機械構造用炭素鋼）：強度とコストのバランスが良く、油圧バルブで広く使用。表面処理との組み合わせも多い。
- SUS304 / SUS440C（ステンレス）：耐食性が必要な用途。SUS440Cは焼入れで硬度を確保でき当たり面に適する。
- 快削鋼（SUM）・真鍮：小径・量産で削りやすさを重視する部品に。真鍮は空圧部品でも多用。
- アルミニウム：軽量化が求められる空圧バルブ部品などに。
材質の選定は、使用環境（油・水・空気）、圧力、耐食性、コストによって変わります。図面段階でのご相談も承っています。
石高精工のバルブ部品加工対応力
石高精工は、NC複合旋盤を中心に小径・精密部品の旋盤加工を得意とし、油圧・空圧バルブ部品（チェックバルブ、バルブボディ、電磁弁部品、スプール等）の加工実績を多数持っています。試作1個から量産まで、材質選定のご相談から検査まで一貫して対応します。
よくある質問（FAQ）
Q. どんなバルブ部品に対応できますか？
A. バルブボディ、スプール、ポペット、シート部、ニードルなど、油圧・空圧バルブの精密部品に幅広く対応します。
Q. 気密性（漏れ）が必要な部品も加工できますか？
A. シート面・当たり面の面精度を高めた加工に対応します。要求精度を図面・仕様でお知らせください。
Q. 最小ロットはどのくらいから依頼できますか？
A. 試作1個から量産まで対応しています。小ロット・試作のご相談もお気軽にどうぞ。
Q. 図面がなくても相談できますか？
A. 現品やポンチ絵からのご相談も可能です。まずは形状・材質・数量をお知らせください。
まとめ
油圧・空圧バルブ部品は、流体制御の要であり、その性能はシート面の気密性・はめあい公差・横穴処理といった精密加工の作り込みで決まります。石高精工では、図面段階での材質・公差のご相談から試作・量産・検査まで一貫してご対応します。電磁弁・チェックバルブをはじめとするバルブ部品の加工は、ぜひ一度ご相談ください。
